Биметаллические секционные радиаторы RADENA bimetall - отопительные приборы повышенной прочности. Это радиаторы, состоящие из отдельных секций, соединенных с помощью стальных ниппелей и паронитовых прокладок.

Внутренняя часть секции - трубный сварной каркас из углеродистой стали обеспечивает прочность радиатора, длительный срок эксплуатации и служит каналом для протока теплоносителя. Стальной каркас секции изготовлен из стальных труб, которые исключают контакт теплоносителя с алюминиевой оболочкой, таким образом отсутствуют условия для электрохимической коррозии конструкции.

Радиатор биметаллический секционный RADENA bimetall

Модель радиатора	CS150	CS350 / VC350	CS500 / VC500	CS500/100
Рабочее давление, атм.	24	24	24	24
Испытательное давление, атм.	36	36	36	36
Давление на разрыв, атм.	60	60	60	60
Температура теплоносителя, ^oC	110	110	110	110
Тепловая отдача одной секции, Вт	88	139 / 140	181 / 178	194
Высота габаритная (a), мм	250	403	552	560
Расстояние между осями отверстий (b), мм	150	350	500	500
Глубина секции (с), мм	120	85	85	100
Ширина секции (d), мм	71	80	80	80
Резьба отверстий, дюйм	1"	1"	1"	1"
Вес секции, кг	0,96	1,51 / 1,43	1,78 / 1,75	1,85
Объем воды в секции, л	0,10	0,16	0,19	0,19
Значение водородного показателя, pH	7,5 - 9,5	7,5 - 9,5	7,5 - 9,5	7,5 - 9,5
Содержание кислорода в теплоносителе, не более, мг/л	0,02	0,02	0,02	0,02
Цвет	Белый RAL 9016	Белый RAL 9016	Белый RAL 9016	Белый RAL 9016

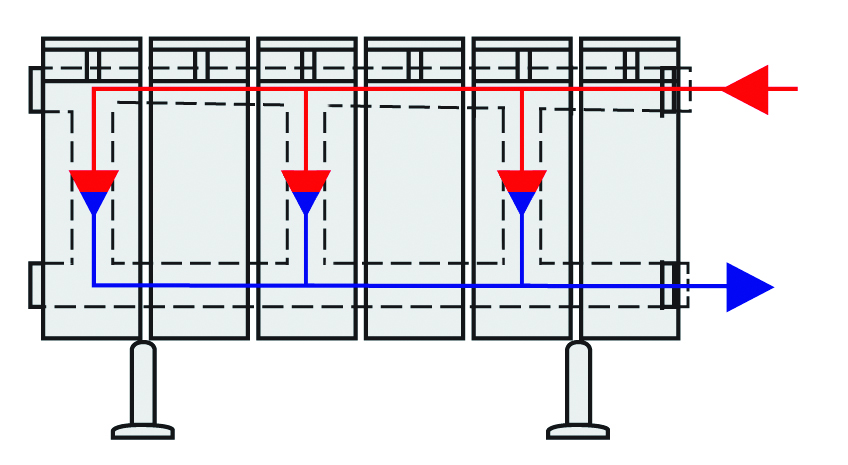

Схема биметаллического радиатора Radena bimetall

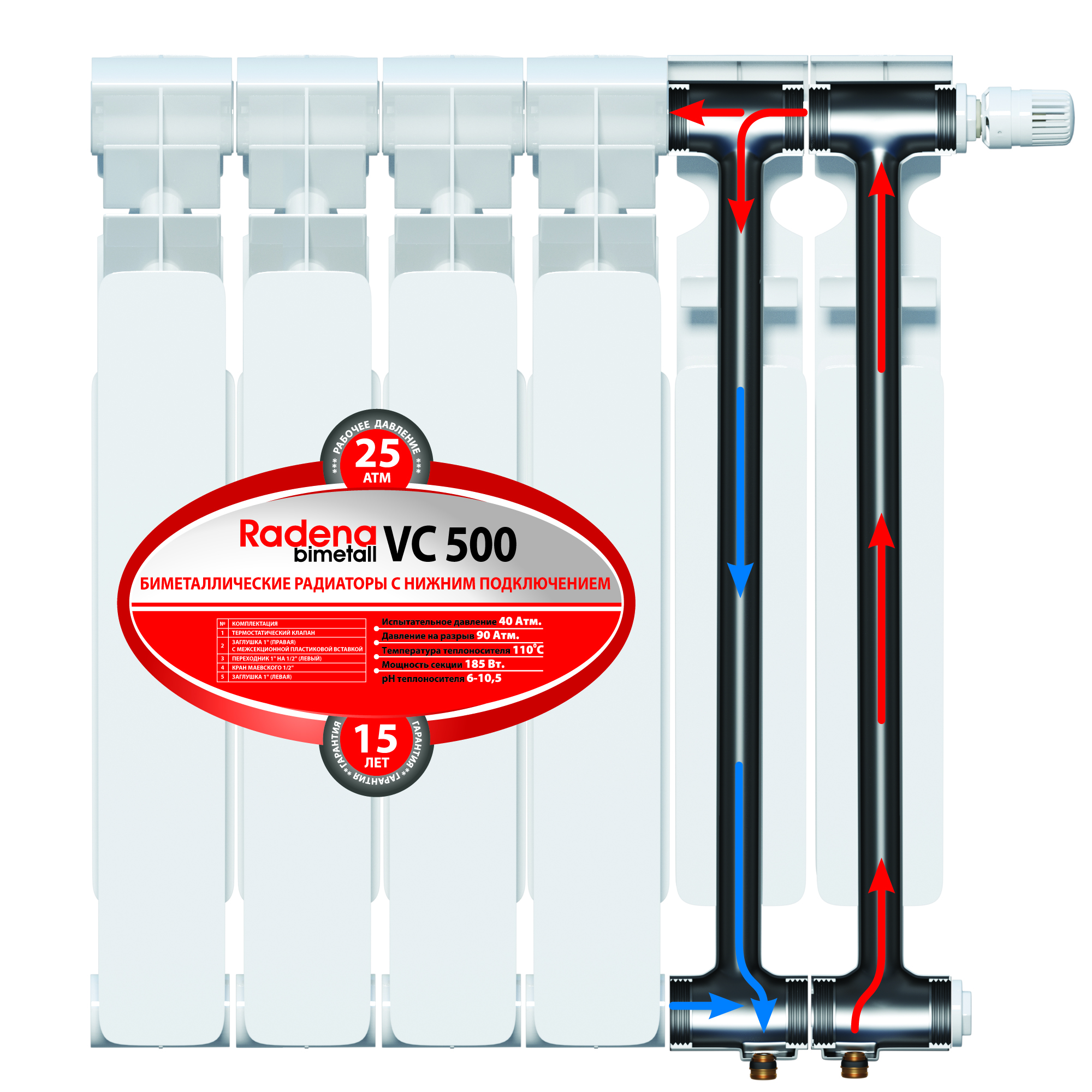

Схема движения теплоносителя в радиаторе Radena VC 500 (нижнее подключение)

Схема движения теплоносителя в радиаторе Radena bimetall CS 150
